| 원래 장소: | 닝보 중국 (본토) |
| 브랜드 이름: | FLUIDAC or OEM |
| 인증: | ISO9001 |
| 모델 번호: | GZV |
| 최소 주문 수량: | 1개 |
|---|---|
| 포장 세부 사항: | 나무 케이스 |
| 배달 시간: | 결제 또는 입금을 받은 후 20일 이내 |
| 지불 조건: | TT Advance/30% 예금, 선하 증권 사본으로 70%, 서부 동맹, Paypal |
| 공급 능력: | 달 당 1000개 조각 |
| 본체 재질: | 탄소강/스테인리스 | 통제의 방법: | 제어 가능한 반파 정류기 |
|---|---|---|---|
| 빈도(시간/분): | 3000 | 전압(V): | 220 |
| 제품명: | 소형 전자기 진동 피더 | 복진폭(mm): | 1.5 |
| 강조하다: | 소형 전자기 진동 피더,높은 정확성 식용 장비,높은 처리량을 가진 전자기 공급 장치 |
||

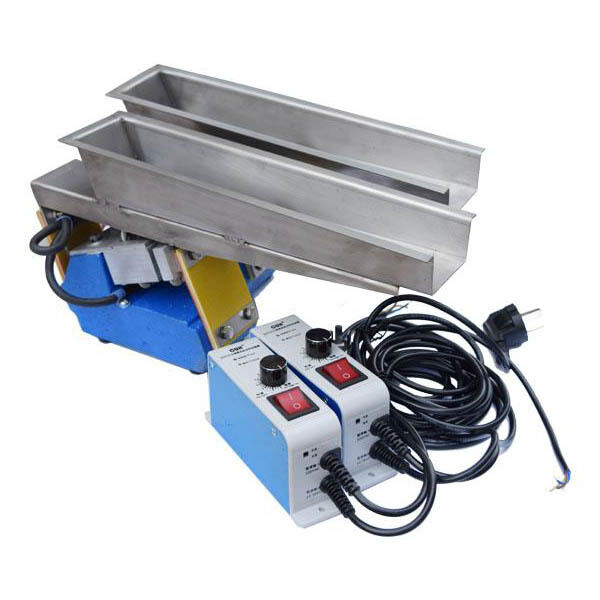

GZV 소형 전자기 진동 피더는 경공업, 화학 공업, 식품 공업 등 다양한 산업 분야에서 널리 사용됩니다. 분말 및 입상 재료를 공급하도록 설계되었으며, 생산 공정에서 중앙 집중식 제어 및 자동 제어를 가능하게 합니다.
소형 전자기 진동 피더는 새로운 유형의 공급 장비입니다. 다른 공급 장치와 비교하여 다음과 같은 특징이 있습니다:
1) 소형, 경량, 쉬운 설치 및 저소음
2) 높은 공급 정확도 및 용량
3) 낮은 에너지 소비
4) 간단한 구조, 휴대 및 조정 용이
5) 공급 과정 중 공급기 트로프 내의 재료가 연속적으로 이송되어 공급기에 대한 손상이 적습니다.
GZV 및 GZVK 시리즈 전자기 진동 피더의 주요 부품:
그림에서 보듯이 GZV 및 GZVK 시리즈 전자기 진동 피더는 공급 트로프, 탄성 시스템, 전기자, 전자석, 엔진 베이스 및 댐핑 스프링 등으로 구성됩니다.
트로프와 트로프에 연결된 전기자는 질량 m1을 형성하고, 엔진 베이스와 코어, 코일 질량은 m2를 구성합니다. M1과 m2는 판 스프링으로 연결됩니다. 그리고 시스템의 고유 진동수 W와 강제 진동수 W를 튜닝하여 다음과 같이 합니다:
Z = ω/ω₀ = 0.9 ~ 0.95
따라서 시스템은 이중 입자 공명 시스템을 형성합니다.
단상 교류(ac)는 실리콘 제어 정류기 반파 정류기 전원 공급 장치를 통해 솔레노이드 코일로 공급됩니다. 라인이 통과한 후, 양의 반주기 동안 코일에 전압이 가해집니다. 코어와 전기자 사이에 펄스 전자기력이 발생합니다. 철심과 전기자가 상대적으로 움직입니다. 그러면 탄성 시스템이 에너지를 저장합니다. 음의 반주기 동안 탄성 시스템이 에너지를 방출하고, 철심과 전기자가 반대 방향으로 움직입니다. 따라서 이중 입자는 AC 주파수에서 왕복 진동합니다. 슈트 바닥과 자석의 여기력 나사산 사이에 20도 각도가 있기 때문에. 따라서 재료는연속적인포물선 모양으로 앞으로 나아갑니다. 그리고 재료는 1/50초 안에 위아래로 던져지는 것을 완료합니다. 따라서 재료는 균일하게 연속적으로 움직이는 것처럼 보입니다.
성능 및 기본 매개변수
GZV 시리즈 마이크로 전자기 진동 피더는 5가지 모델이 있습니다. 자세한 외형 치수, 성능 및 기본 매개변수는 다음 차트 및 표를 참조하십시오.
GZV1GZV2 외형
외형 크기 (mm)
| 유형 | B | B1 | B2 | B3 | L | L1 | L2 | L3 | H | H1 | H2 |
| GZV1 | 40 | 60 | 50 | 80 | 200 | 92 | 118 | 273 | 20 | 138 | 152 |
| GZV2 | 60 | 80 | 50 | 80 | 300 | 95 | 118 | 374 | 30 | 156 | 168 |
| GZV3 | 80 | 110 | 60 | 100 | 400 | 224 | 264 | 480 | 40 | 202 | 217 |
| GZV4 | 100 | 130 | 70 | 120 | 500 | 310 | 360 | 568 | 50 | 236 | 256 |
| GZV5 | 120 | 150 | 70 | 120 | 550 | 310 | 400 | 630 | 60 | 265 | 295 |
GZV 기술 매개변수
| 유형 | GZV1 | GZV2 | GZV3 | GZV4 | GZV5 | |
| 생산 능력 (t/h) | 0.1 | 0.5 | 1 | 2 | 4 | |
| 이중 진폭 (mm) | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | |
| 주파수 (회/분) | 3000 | 3000 | 3000 | 3000 | 3000 | |
| 전력 (W) | 5 | 8 | 20 | 25 | 30 | |
| 제어 장치 | 유형 | XKZV-Ⅱ | ||||
| 제어 방식 | 제어 가능한 반파 정류기 | |||||
| 전압 (V) | 220 | 220 | 220 | 220 | 220 | |
| 주파수 (Hz) | 50 | 50 | 50 | 50 | 50 | |
| 전류 (A) | 0.08 | 0.12 | 0.15 | 0.2 | 0.25 | |
| 무게 (kg) | 4 | 7 | 12 | 18 | 27 | |
전기 캐비닛
GZV 시리즈 및 GZVK 시리즈 마이크로 전자기 진동 피더는 XKZV - Ⅱ 및 XKZ - 5 g2 유형 전기 캐비닛과 함께 제공되며, 전원 스위치, 유량 조절 노브, 정류기 및 표시 전류 변화 밀리암미터가 있으며, 상단에 자동 제어를 위한 일부 잭이 있습니다. 사용자의 요구에 따라 전기 캐비닛은 벽걸이형 또는 피딩 머신 화면의 전체 제어형 두 가지 유형으로 만들 수 있습니다.
전기 캐비닛의 모양 및 치수는 아래 차트 및 표를 참조하십시오.
| 유형 | A | B | C | 무게(Kg) | 전류 용량(V) | 적용 모델 |
| XKZV-Ⅱ | 165 | 90 | 130 | 0.7 | 0.08 | GZV1 |
| XKZV-Ⅱ | 165 | 90 | 130 | 0.7 | 0.12 | GZV2 |
| GXKZV-Ⅱ | 165 | 90 | 130 | 0.7 | 0.15 | GZV3 |
| XKZV-Ⅱ | 165 | 90 | 130 | 0.7 | 0.5 | GZV4 |
| XKZV-Ⅱ | 165 | 90 | 130 | 0.7 | 0.25 | GZV5 |
| XKZ-Ⅱ | 165 | 90 | 130 | 0.7 | 0.25 | GZVK |
| XKZ-5G2 | 180 | 270 | 165 | 3 | 1.34 | GZVK |
소형 전자기 진동 피더
